滑条遥控器


1. 方案主控MCU概述

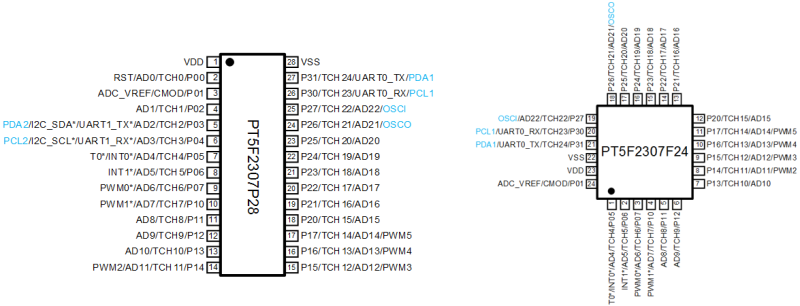

品腾滑条遥控器解决方案主控MCU为PT5F2307P28  封装形式:SSOP28/QFN24

PT5F2307 是一款 51 内核的触控 A/D 型 8 位 MCU,内置 16K*8bit FLASH、内部 256*8bitSRAM、外部

512*8bit SRAM、触控检测、12 位高精度 ADC、RTC、PWM 等功能,抗干扰能力强,适用于滑条遥控器、

智能门锁、消费类电子产品等电子应用领域

2. 方案特色

     -    最大支持25路触摸,可同时支持圆环,滑条,以及触摸按键应用

    -    3键组合成的滑条/圆环可输出256级

    -    7uA超低待机功耗 (@VDD =3V&CMOD=20nF 使能20路触摸)

    -    超快触摸响应,低功耗模式<150ms 工作模式<120ms(低功耗扫描间隔20ms)

    -    省LDO,外围精简,芯片内置LDO,最低工作电压可至2.0V

    -    省IO口,触摸脚可复用作LED灯显

    -    强抗干扰能力



3. 方案图片
