1.   产品概述

       PT2022 是一款电容式触摸控制 ASIC,支持单通道触摸输入和单路 PWM 输出,可引脚配置 8种功能。PT2022 主要应用于触摸调光 LED 灯具,具有低功耗、高抗干扰、宽工作电压范围、灯光无频闪、外围器件少的突出优势。

2.   主要特性

-   工作电压范围:2.4~5.5V

-   待机电流约 6uA@VDD=5V&CMOD=10nF

-   单通道触摸输入

-   单路 PWM 输出,频率 21KHz

-   采用电荷分享方式实现触摸

-   按键最长输出时间:16 秒(±30%)

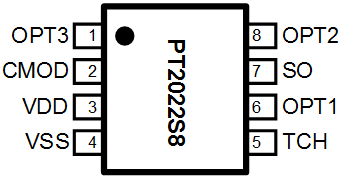

-   可引脚配置 8 种功能

-   内置稳压源、上电复位和低压复位等硬件模块

-   内置实时环境自适应、高效数字滤波等软件算法

-   HBM ESD 优于 6KV

-   封装形式:SOP8、SOT23-6
