1.       产品概述

       PT2046A 是一款 3 键触摸检测芯片。该芯片内建稳压电路,提供稳定电压给触摸感应电路使用,同时内部集成高效完善的触摸检测算法,使得芯片具有稳定的触摸检测效果。该芯片专为取代传统按键而设计,具有宽工作电压与低功耗的特性,主要应用于电子称等消费类电子产品。


2.       主要特性

-  工作电压范围:2.4~5.5V

-  待机工作电流:典型值 4uA@VDD=3V/无负载

-  上电约 30ms 稳定时间,此期间禁止所有功能

-  内置稳压源、上电复位和低压复位等硬件模块

-  内置实时环境自适应、高效数字滤波、自校准等软件算法

-  可接外部电容(1~50pF)调整触摸灵敏度

-  同步型 NMOS 输出

-  有效键最长输出时间约为 11S

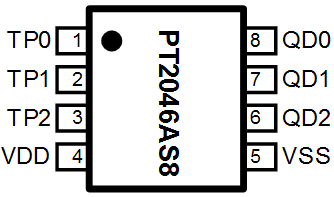

-  封装形式:SOP8、SOT23-6

-  不可应用于阻容降压、电源纹波过大的应用场景。仅适用于电池供电且电源纹波较小的应用

PT2046A规格书V1.2.pdf

发布日期:2024-02-18
