1.产品概述
PT8P1103 是一款RISC 内核， IO 型8 位MCU，其内置 1K*14bit OTP ROM、48*8bit SRAM、TIMER、PWM、LVD、CMP 等功能。具有低成本的突出优势。
2.主要特性
◼ CPU
- RISC 内核，支持63 条指令，除分支指令为两周期指令以外其余为单周期指令
- 支持5 级硬件堆栈(循环寻址，堆栈满不屏蔽中断)
- 指令周期可配置
- 复位向量位于000H
- 支持直接与间接数据寻址方式
- 程序存储器OTP ROM：1K*14bit，代码量不超过0.5K，可烧录2 次
- 数据存储器SRAM：48*8bit
◼ 中断
- 5 个中断源：TIMER0、TIMER1、KEY、INT、CMP
- 中断向量入口地址为008H
◼ I/O 口
- 6 个双向I/O 端口，带SMIT 输入，内置上拉电阻及下拉电阻
- 所有I/O 端口均支持开漏输出及键盘中断功能
- I/O 驱动拉电流可选正常驱动或限流驱动
- I/O 输入电压门限3 档可选
• 0.7*VDD/0 .3*VDD
• 0.45*VDD/0 .2*VDD
• 关闭（0 .5*VDD）
- P00 P01 P02 可组合配置为并联大电流口，增大驱动能力（同时输出P02 脚或PWM4 信号）
◼ 定时器
- TIMER0
• 8 位定时器，支持预分频
- TIMER1
• 8 位自动装载型定时器
• 4 路PWM 输出(其中PWM2 和PWM3 可组成一组固定死区时间的互补输出)
◼ LVD 及CMP
- 内建16 档低电压检测
2.0V、2.2V、2.4V、2.6V、2.8V、3.0V、3.2V、3.3V、3.5V、3.6V、3.7V、3.8V、3.9V、
4.0V、4.15V、4.5V（误差±0 .1V）
- 内建CMP 模块
• CMP 模块内置0.1V、0.5V 和1.2V 参考电压可选
◼ 保护系统及工作模式
- 3 种系统复位方式
• 上电复位(POR)
• 低压复位(LVR)
• 看门狗(WDT)溢出复位
- 支持2 种工作模式
• Normal 模式：正常工作模式
• STOP 模式：低功耗模式，CPU 停止工作，外设停止工作
• 唤醒方式：KEY 中断、INT 中断、CMP 中断、WDT 溢出
- 内嵌LVR，复位阈值可选为：关闭、1.8V、2.0V、2.2V、2.4V、2.7V、2.9V、3.6V（误差±
0.1V）
- 内嵌WDT，支持预分频功能，4 档WDT 溢出时间可选：8ms、16ms、128ms、256ms
◼ 时钟系统
- 内部RC 振荡器
• 频率：16MHz 精度：±1.5%(typ)
- 内部RC 振荡器
• 频率：32KHz 精度：±30%(typ)
◼ 工作温度
- -40 ~ +85℃
◼ 工作电压
- 8MHz @2.3-5 .5V
- 4MHz @1.8-5 .5V
◼ 抗静电能力
- HBM ESD：3000V
◼ 封装形式
- SOP8、SOT23-8、SOT23-6

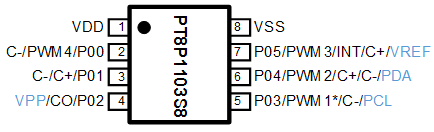

3.管脚配置
