1. 产品概述
PT8020B 是一款电容式触摸控制 ASIC，支持 10 通道触摸输入，I2C 键值输出。可通过 I2C调节灵敏度以及功能设置。算法带有走线自补偿功能，具有高抗干扰、宽工作电压范围的突出优势。适用于小家电面板，遥控器等消费类电子产品。
2. 主要特性
- 工作电压范围：2.4~5.5V
- 工作电流：1.5mA（正常模式）；7uA（低功耗模式）@VDD=3V&CMOD=10nF
- 10 通道触摸输入 I2C 键值输出
- 支持 9 通道触摸脚复用 LED，触摸有效同步 LED 灯显或程控灯显
- 支持未使用触摸通道扩展为 GPIO 程控输出
- 带自适应模式可自补偿修正触摸通道差异或走线长短不一致情况
- CMOD 脚外接电容可整体调节灵敏度，电容越大灵敏度越高
- 触摸相关参数均可通过 I2C 接口独立调节
- 内置稳压源、上电复位和低压复位等硬件模块
- 内置实时环境自适应、高效数字滤波等软件算法
- HBM ESD 优于 4KV
- 封装形式：SOP16、QFN16

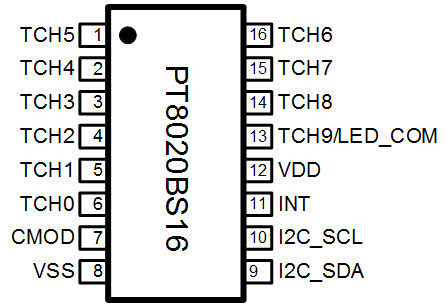

3. 封装及引脚说明
4. 演示demo
