1.产品概述
PT8P3105 是一款RISC 内核，A/D 型8 位MCU，其内置2K*16bit OTP ROM、112*8bit SRAM、12 位高精度ADC、RTC、TIMER、PWM、CMP 等功能。主要应用于消费类电子产品。
2.主要特性
◼CPU
- RISC 内核，支持70 条指令
- 支持8 级硬件堆栈
- 指令周期可配置为2T/4T/8T/16T
- 复位向量位于000H
- 两级中断优先级可设。高优先级中断向量入口：018h，低优先级中断向量入口：008h
- 支持直接与间接数据寻址方式
- 程序存储器OTP ROM：2K*16bit（烧录1 次）、1 K*16bit（烧录2 次）
- 数据存储器SRAM：112*8bit
◼中断
- 10 个中断入口：T0、T1、T2、INT0、INT1、ADC、LVD、KEY、CMP1、CMP2
- 2 级中断优先级可设，2 个中断向量入口
◼时钟系统
- 内部RC 振荡器
• 频率：16MHz 精度：±1.5%(typ)
- 内部RC 振荡器
• 频率：32KHz 精度：±20%(typ)
- 外部晶振32.768KHz
◼I/O 口
- 14 个双向I/O 端口，带SMIT 输入，内置上拉电阻及下拉电阻
- P02 支持推挽或开漏输出
- IO 拉电流两档可设
- 所有端口均支持输入电平变化唤醒功能
- I/O 输入电压门限3 档可选
• 0.7*VDD/0 .3*VDD
• 0.45*VDD/0 .2*VDD
• 关闭（0 .5*VDD）
- 上/下拉电阻可同时配置使能输出1/2VDD 电压，用于软件模拟LCD驱动
◼定时器
- Timer0
• 自动装载8 位定时器，支持预分频
- Timer1
• 自动装载8 位定时器，支持预分频
• 时钟源可选32.768KHz 或内部32KHz 低速时钟
• 支持外部计数输入
• 3 路独立的PWM(PWM0~PWM2)
- Timer2
• 自动装载8 位定时器，支持预分频
• 时钟源可选32.768KHz 或内部32KHz 低速时钟
• 2 路独立的PWM(PWM3~PWM4)，可互补输出
◼资源映射
- PWM3、PWM4 可映射至所有I/O 端口
◼ADC
- 12 位高精度 ADC
- 13 路外部输入通道(ADC0~ADC12),2 路内部特殊通道（内部VDD/4、内部GND）
- 4 种参考电压可选：VDD、内部基准电压（2 .048V、3.072V、4.096V）
◼CMP
- 内置2 路比较器CMP1,CMP2
- 正端输入可选择外部输入电压
- 负端输入可选择外部输入电压、内置40 档可调基准电压、BG1 .2V、ADCVREF（2 .048V、3.072V、4.096V）
- CMP1,CMP2 输出可组合与/或逻辑由CMP1 输出端口CO1 输出
- 输出端电平可选择上升沿或下降沿触发中断，可选择正或取反后从端口CO1、CO2 输出
◼LVD
- 内嵌LVD 功能，16 级检测阈值可选： 2.0V、2.2V、2.4V、2.6V、2.8V、3.0V、3.2V、3.3V、3.5V、3.6V、3.7V、3.8V、3.9V、4.0V、4.1V、4.5V（误差±0 .1V）
◼复位及保护系统
- 5 种系统复位方式：上电复位(POR)、低压复位(LVR)、看门狗溢出复位、外部复位、软件复位
- 8 级LVR 阈值可选：关闭、1.8V、2.0V、2.2V、2.4V、2.7V、2.9V、3.6V（误差±0 .1V）
- 内嵌WDT 功能，其支持预分频功能，可配置定时溢出为复位或唤醒功能
◼工作模式
- Normal 模式：正常工作模式
- STOP 模式：CPU 和外设都停止
- 唤醒方式：
- STOP 模式：外部中断、TIMER1 中断（RTC 模式）、TIMER2 中断（RTC 模式）、WDT 溢出、KEY中断可唤醒
◼工作电压
- 8MHz @2.7-5 .5V
- 4MHz @2.0-5 .5V
- 2MHz @1.8-5 .5V
◼工作温度
- -40 ~ +85℃
◼抗干扰能力
- HBM ESD：优于 4000V
◼封装形式
- SOP16、SOP14、SOP8

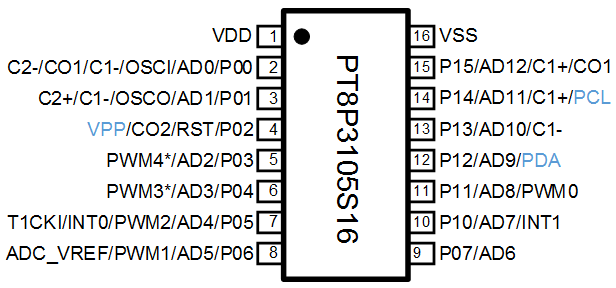

3.管脚配置
