1. 产品概述

        PT8P3103 是一款 RISC 内核,A/D 型 8 位 MCU,其内置 2K*16bit OTP ROM、112*8bit SRAM、 12 位高精度 ADC、RTC、TIMER、PWM 等功能。主要应用于消费类电子产品。

2. 主要特性

◼ 工作温度
    -    -40 ~ +85℃
◼ 工作电压
    -    8MHz @2.9-5.5V
    -    4MHz @2.0-5.5V
    -    2MHz @1.8-5.5V
◼ CPU
    -    RISC 内核,支持 71 条指令
    -    程序存储器 OTP ROM:2K*16bit(烧录 1 次) 1K*16bit(烧录 2 次)
    -    数据存储器 SRAM:112*8bit
    -    8 级硬件堆栈 - 复位地址位于 000h
    -    4 档指令周期分频可设:2T/4T/8T/16T 分频
    -    支持直接与间接数据寻址方式
◼ 中断
    -    7 种中断源:TIMER0,TIMER1,TIMER2,INT0,INT1,ADC,LVD
    -    2 级中断优先级可设,高优先级中断入口地址:018h,低优先级中断入口地址:008h
◼ I/O 口
    -    14 个双向 I/O 端口,带 SMIT 输入,内置上拉电阻及下拉电阻
    -    P0 可配置为开漏输出
    -    所有端口均支持输入电平变化唤醒功能
    -    P15 与 P14,P13 与 P12 可配置为并联大电流口,增大驱动能力
    -    上/下拉电阻可同时配置使能输出 1/2VDD 电压,用以软件模拟 LCD 驱动
    -    P07 只可配置为开漏输出,无 CMOS 输出
◼ ADC
    -    12 位 ADC
    -    13 路外部输入通道(ADC0 ~ADC12),2 路内部通道(内部 VDD/4,内部 GND)
    -    3 种参考电压可选:VDD、外部参考电压 VREF、内部基准电压(1.024V、2.048V、 3.072V、4.096V)
◼ 定时器/PWM
    -    TIMER0:8 位自动装载型,支持预分频
    -    TIMER1:8 位自动装载型,支持预分频,5 路 PWM 输出(PWM0~PWM4)
    -    TIMER2:8 位自动装载型,支持预分频,可实现 RTC 计数产生 8 种精准定时时间(0.5S、 1S、2S、4S、10S、20S、30S、60S)
    -    PWM1 带死区控制的互补 PWM 输出,死区时间可调
    -    设置端口并联后,PWM0、PWM1 驱动瞬态电流大于 20mA
◼ 资源映射
    -    PWM0 可映射至所有非 PWM 输出的 I/O 端口
    -    INT0 可映射至所有非外部中断的 I/O 端口
◼ 复位及保护系统
    -    3 种系统复位方式:上电复位(POR)、低压复位(LVR)、WDT 溢出复位
    -    8 级 LVR 阈值可选:关闭、1.8V、2.0V、2.2V、2.4V、2.7V、2.9V、3.6V(误差±0.1V)
    -    4 档 WDT 溢出时间可选:8ms、16ms、128ms、256ms
    -    8 级 LVD 阈值可选:2.0V、2.2V、2.5V、2.7V、2.9V、3.2V、4.0V、4.3V(误差±0.1V)
◼ 省电模式
    -    IDLE 模式:仅 CPU 停止,所有中断、WDT 溢出、输入 IO 电平变化可唤醒
    -    STOP 模式:CPU 和外设都停止,外部中断、RTC 中断、WDT 溢出、输入 IO 电平变化可 唤醒
◼ 时钟系统
    -    内部 RC 高频振荡器 16MHz 精度:±1.5%(typ)
    -    内部 RC 低频振荡器 32KHz 精度:±10%(typ)
    -    外部晶振 32.768KHz
◼ 抗干扰能力
    -    HBM ESD:>4KV
◼ 封装形式
    -    SOP16、SOP14、SOP8

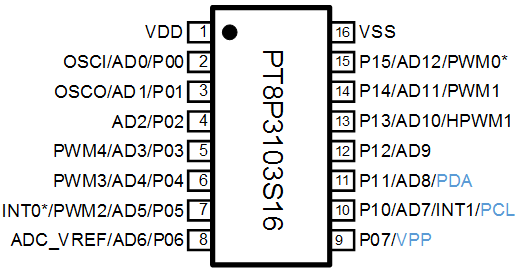

3. 管脚配置
