1. 产品概述
PT8P2104 是一款RISC内核， 触摸IO型8位MCU，其内置1K*14bit OTP ROM、72*8bit SRAM、TOUCH、TIMER、PWM、LVD等功能。主要应用于小夜灯，台灯等消费类电子产品。
2. 主要特性
◼ 工作电压
- 2.4-5.5V (TOUCH EN)
◼ CPU
- RISC 内核，支持64条指令，除分支指令为两周期指令以外其余为单周期指令
- 支持5级硬件堆栈
- 指令周期可配置
- 复位向量位于000H
- 支持直接与间接数据寻址方式
- 程序存储器OTP ROM：1K*14bit，代码量不超过0.5K，可烧录2次
- 数据存储器SRAM：72*8bit
◼ 中断
- 6 个中断源：TIMER0、TIMER1、TIMER2、LVD、INT0、KEY
- 中断向量入口地址为008H
◼ I/O 口
- 6 个双向I/O端口，带SMIT输入，内置上拉电阻及下拉电阻
- 所有端口均支持键盘中断功能
- I/O 驱动拉电流可选正常驱动或限流驱动
- I/O 输入电压门限2档可选
0.7*VDD/0.3*VDD
0.45*VDD/0.2*VDD
◼ TOUCH
- 4 路触摸通道输入，采用CSR结构
- 内置2.0V LDO
- 超低功耗，抗干扰能力强
◼ 定时器
- TIMER0
8位定时器，支持预分频
- TIMER1
8位自动装载型定时器
4路PWM输出
- TIMER2
16位自动装载型定时器，支持单次计时模式用于触摸检测（触摸库占用，不可单独应用）
◼ LVD
- 内建32档低电压检测（1.8~4.8V 0.1V步进 误差±3%）
◼ 保护系统及工作模式
- 4 种系统复位方式
上电复位(POR)
低压复位(LVR)
看门狗(WDT)溢出复位
软件复位(WRST)
- 支持3种工作模式
Normal 模式：正常工作模式
STOP模式：低功耗模式，CPU停止工作，外设停止工作
唤醒方式：TIMER0中断、外部中断、KEY中断、WDT溢出
IDLE 模式：CPU停止工作，其它外设可以工作
唤醒方式：所有中断、WDT溢出
- 内嵌LVR，复位阈值可选为： 关闭、1.8V、2.0V、2.2V、2.4V、2.7V、3.0V、3.6V（误差 ±3%）
- 内嵌WDT，支持预分频功能，4档WDT溢出时间可选：8ms、16ms、128ms、256ms
◼ 时钟系统
- 内部RC振荡器
频率：16MHz 精度：±2%
- 内部RC振荡器
频率：32KHz 精度：±5%
◼ 封装形式
- SOP8、SOT23-6

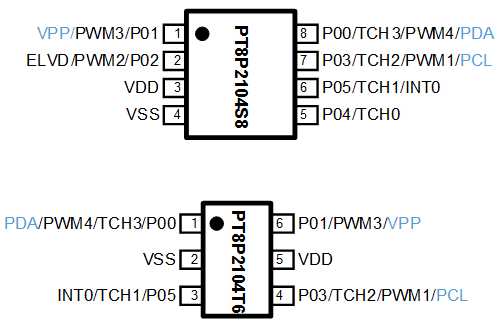

3. 管脚配置
