1.产品概述
PT8M2102是一款基于RISC内核的8位MTP单片机，内部集成了电容式触摸感应模块、TIMER、 PWM、LVR、LVD、WDT 等外设，其主要用作触摸按键开关，广泛适用于触控调光、电子玩具、消 费电子、家用电器等领域，具有低功耗、高可靠性、宽工作电压范围的突出优势。
2.主要特性
◼ CPU
- RISC内核，支持 58 条指令
- 程序存储器为MTP: 1K*16bit，可重复烧写1000 次
- 数据存储器SRAM：64*8bit
- 5 级硬件堆栈
- 4 档指令周期分频可设：2T/4T/8T/16T
- 复位向量位于 000h
- 支持 2 种中断源，不支持中断优先级， 中断向量入口地址为008h
- 支持直接与间接数据寻址方式
- 2 种中断源：TIMER0，TIMER1
◼ I/O 口
- 5 个双向 I/O 端口，带 SMIT 输入。可配 置为漏极开路、内置上拉电阻
- PB0、PB1、PB3、PB4可配置为触摸通道；PB2可配置最多输出 5 档电压
- 1个采样电容模拟端口CMOD
◼ TOUCH
- 4 路触摸通道输入，采用电荷分享结构
- 内建 2.3V 的 LDO
- 具有很高的可靠性和抗干扰能力
◼ 定时器
- TIMER0: 8 位定时器
- TIMER1: 8 位自动装载型定时器、3 路独立PWM输出（PWM1~PWM3）
◼ 复位及保护系统
- 3 种系统复位方式：上电复位(POR)、低压复位(LVR)、看门狗溢出复位
- 2 级 LVR 阈值可选：2.0V、2.2V
- 4 级 LVD 阈值可选：2.3V、2.5V、2.7V、 2.9V
- 内嵌WDT功能，其支持预分频功能，可配置定时溢出为复位或唤醒功能
◼ 省电模式
- IDLE 模式：仅CPU停止，触摸转换完成可唤醒
- STOP 模式：CPU和外设都停止，WDT溢出可唤醒
◼ 时钟系统
- 内建 4MHz RC高速振荡器
精度：±0.5%(2.7V~5.5V)
- 内建 16KHz RC 低速振荡器
精度：±15%(2.2V~5.5V)
◼ 电压工作范围
- 2.2V~5.5V
◼ 工作温度范围
- -40℃ ~ +85℃
◼ 封装
- SOP8、SOT23-6、DFN8L

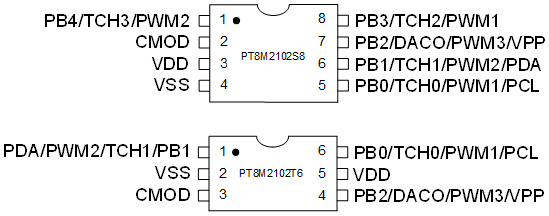

3. 管脚配置
