1.产品概述
PT2023 是一款电容式触摸控制 ASIC，支持单通道触摸输入和双路 PWM 输出，主要应用于触摸调光 LED 灯具，具有低功耗、高抗干扰、宽工作电压范围、灯光无频闪、外围器件少的突出优势。
2.主要特性
- 工作电压范围：2.4~5.5V
- 待机电流约 6uA@VDD=5V&CMOD=10nF
- 单通道触摸输入
- 双路 PWM 输出，频率 21KHz
- 采用电荷分享方式实现触摸
- 按键最长输出时间：16 秒（±30%）
- 内置稳压源、上电复位和低压复位等硬件模块
- 内置实时环境自适应、高效数字滤波等软件算法
- HBM ESD 优于 5KV

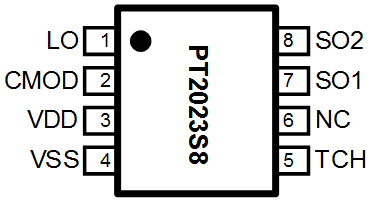

3.封装及引脚说明
发布日期：2025-04-29
