1.       产品概述

      PT8M2102 是一款基于 RISC 内核的 8 位 MTP 单片机,内部集成了电容式触摸感应模块、TIMER、PWM、LVR、LVD、WDT 等外设,其主要用作触摸按键开关,广泛适用于触控调光、电子玩具、消费电子、家用电器等领域,具有低功耗、高可靠性、宽工作电压范围的突出优势。

2.       主要特性

CPU

-     RISC 内核,支持 58 条指令

-     程序存储器为 MTP: 1K*16bit,可重复烧写 1000 次

-     数据存储器 SRAM:64*8bit

-     5 级硬件堆栈

-     4 档指令周期分频可设:2T/4T/8T/16T

-     复位向量位于 000h

-     支持 2 种中断源,不支持中断优先级,中断向量入口地址为 008h

-     支持直接与间接数据寻址方式

-     2 种中断源:TIMER0,TIMER1

I/O口

-    5 个双向 I/O 端口,带 SMIT 输入。可配置为漏极开路、内置上拉电阻

-    PB0、PB1、PB3、PB4 可配置为触摸通道;PB2 可配置最多输出 5 档电压

-    1个采样电容模拟端口CMOD

TOUCH

-    4 路触摸通道输入,采用电荷分享结构

-    内建 2.3V 的 LDO

-    具有很高的可靠性和抗干扰能力

定时器

-    Timer0:8位定时器

-    TIMER1:8位自动装载型定时器、3 路独立 PWM 输出(PWM1~PWM3)

复位及保护系统

-    3 种系统复位方式:上电复位(POR)、低压复位(LVR)、看门狗溢出复位

-    2 级 LVR 阈值可选:2.0V、2.2V

-    4 级 LVD 阈值可选:2.3V、2.5V、2.7V、2.9V

-    内嵌 WDT 功能,其支持预分频功能,可配置定时溢出为复位或唤醒功能

省电模式

-   IDLE 模式:仅 CPU 停止,触摸转换完成可唤醒

-   STOP 模式:CPU 和外设都停止,WDT 溢出可唤醒

时钟系统

-   内建 4MHz RC 高速振荡器

精度:±0.5%(2.7V~5.5V)

-   内建 16KHz RC 低速振荡器

精度:±15%(2.2V~5.5V)

电压工作范围

-    2.2V~5.5V

工作温度范围

-    -40℃ ~ +85℃

抗静电能力

-    HBM ESD:优于4000V

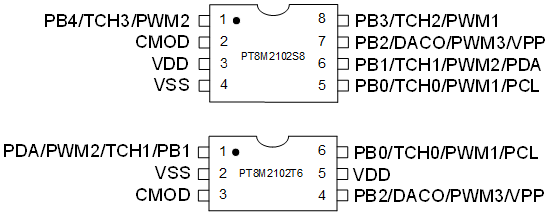

封装

     -    SOP8、DFN8L
