1.产品概述

        PT2027 是一款单键电容式触摸控制 ASIC,支持单通道触摸输入和单路/双路 PWM 输出,可引脚配置 4 种模式。主要应用于触摸卫浴镜开关盒,具有介质自适应、高抗干扰、宽工作电压范围、灯光无频闪、外围器件少的突出优势。

2.主要特性

    -    工作电压范围:2.4~5.5V
    -    单通道触摸输入
    -    双路 PWM 输出,频率 21KHz
    -    采用电荷分享方式实现触摸
    -    按键最长输出时间:16 秒(±30%)
    -    可引脚配置 4 种模式,单双路通用
    -    内置稳压源、上电复位和低压复位等硬件模块
    -    具有介质自适应能力 @Cm=33nF&镜子厚度 3~5mm 均能确保较好的触摸手感
    -    HBM ESD 优于 5KV
    -    封装形式:SOP8

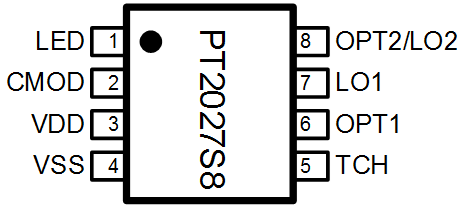

3.封装及引脚说明

PT2027规格书V1.1.pdf

发布日期:2024-07-03
