1. 产品概述
PT8M2302 是一款可多次编程（MTP）A/D型8位MCU，其包括2K*16bit MTP ROM、256*8bit SRAM、ADC、PWM、Touch等功能，具有高性能精简指令集、低工作电压、低功耗特性且完全集 成触控按键功能。为各种触控按键的应用，提供了一种简单而又有效的实现方法。广泛应用于触摸 台灯、小家电、消费类电子产品等电子应用领域。
2. 主要特性
◼ CPU
- RISC 内核，支持66条指令
- 支持8级硬件堆栈
- 指令周期可配置为2T/4T/8T/16T
- 复位向量位于000H
- 支持6种中断源，Timer0、Timer1、INT0、INT1、ADC、TOUCH
- 两级中断优先级可设。高优先级中断向量入口：018h，低优先级中断向量入口：008h
- 支持直接与间接数据寻址方式
- 程序存储器MTP ROM：2K*16bit，可重复烧写100次
- 数据存储器SRAM：256*8bit
◼ I/O口
- 13 个双向I/O端口，带SMIT输入，可配置为漏极开路、内置上拉电阻及下拉电阻
- P10~P17、P01~P04 可配置为触摸通道
- 1 个单向输入端口，复用触摸采样电容端口CMOD
◼ 电容式触摸感应模块
- 触控模块内部集成2.3V的LDO，并采用电荷分享方式实现触摸检测，具有很高的可靠性和 抗干扰能力
- 12 路外部触摸输入
◼ ADC
- 12 位SAR ADC
- 4 路外部输入通道（ADC0 ~ ADC3）， 2路内部特殊通道（内部VDD/4、内部GND）
- 3 种参考电压可选： VDD、外部参考电压VREF、内部基准电压（2.048V）
- 具备初始失调校准功能
◼ 定时器
- Timer0
•自动装载8位定时器，支持预分频功能
- Timer1
•自动装载10位定时器，支持预分频功能
• 5路独立的PWM(PWM0~PWM4)
◼ CPU保护系统及工作模式
- 3 种系统复位方式：
• 上电复位(POR)
• 低压复位(LVR)
• 看门狗(WDT)溢出复位
- 支持3种工作模式
• Normal模式：正常工作模式
• STOP模式：低功耗模式，CPU停止工作，外设停止工作
唤醒方式：外部中断、输入IO电平变化、WDT溢出
• IDLE模式：仅CPU停止工作，其它外设可以工作
唤醒方式：所有中断、输入IO电平变化、WDT溢出
- 内嵌LVR功能，复位阈值可选为： 2.0V、2.2V、2.4V、2.7V、2.9V、3.1V、3.3V、3.6V （误差±1%）
- 内嵌LVD功能，检测阈值可选为： 2.3V、2.5V、2.9V、4.3V （误差±1%）
- 内嵌WDT，支持预分频功能。4档WDT溢出时间可选：9ms、18ms、144ms、288ms
◼ 时钟系统
- 内部RC高频振荡器 8MHz 精度：±0.5%(typ)
- 内部RC低频振荡器 32KHz 精度：±15%(typ)
◼ 工作温度范围
- -40℃ ~ +85℃
◼ 电压工作范围
- 2.7V~5.5V(ADC 使能)
- 2.4V~5.5V(LDO ON)
- 2.2V~5.5V(LDO OFF)
◼ 抗干扰能力
- HBM ESD：优于5000V
◼ 封装形式： SOP8、SOP16、QFN16、DFN2*3-8L

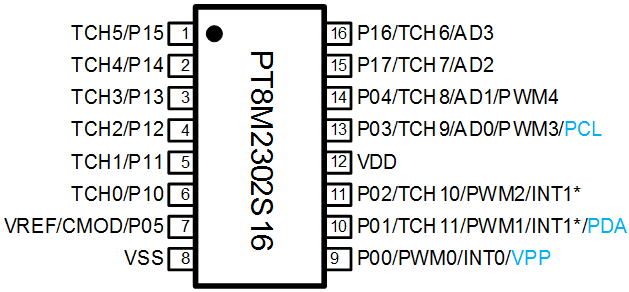

3. 管脚配置
