1.    产品概述

       PT8020是一款电容式触摸控制ASIC,支持10通道触摸输入,高速IIC输出,多键同步模式。具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。

2.     主要特性

-   工作电压范围:2.4~5.5V

-   工作电流:3mA(正常模式);25uA(低功耗模式)@VDD=5V&CMOD=10nF

-   10通道触摸输入

-   高速IIC同步输出,可同时输出多个按键状态。有按键时,INT输出低电平否则输出高电平

-   用CMOD脚的外接Cs电容调节灵敏度,电容越大灵敏度越高

-   具有防水功能,当水漫或成片水珠覆盖在触摸面板时,按键仍可有效判别

-   内置稳压源、上电复位和低压复位等硬件模块

-   内置实时环境自适应、高效数字滤波等软件算法

-   HBM ESD优于5KV

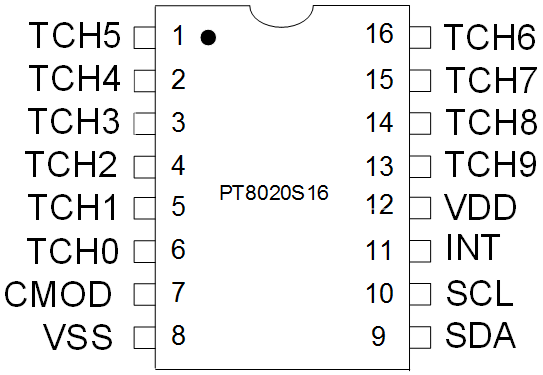

-   封装形式:SOP16

PT8020规格书V1.4.pdf

发布日期:2024-08-07
