1. 产品概述
PT8P1101 是一款RISC内核， IO型8位MCU，其内置1K*14bit OTP ROM、48*8bit SRAM、TIMER、PWM、LVD等功能。主要应用于应用消费类电子产品。
2. 主要特性
◼ CPU
- RISC 内核，支持64条指令，除分支指令为两周期指令以外其余为单周期指令
- 支持5级硬件堆栈
- 指令周期可配置
- 复位向量位于000H
- 支持直接与间接数据寻址方式
- 程序存储器OTP ROM：1K*14bit，代码量不超过0.5K，可烧录2次
- 数据存储器SRAM：48*8bit
◼ 中断
- 5 个中断源：T0、T1、INT0、KEY、LVD
◼ 时钟系统
- 内部RC振荡器
• 频率：20MHz 精度：±1.5%(typ)
- 内部RC振荡器
• 频率：32KHz 精度：±15%(typ)
◼ I/O 口
- 6 个双向I/O端口，带SMIT输入，内置上拉电阻及下拉电阻
- 所有端口均支持键盘中断功能
- I/O 驱动拉电流可选正常驱动或限流驱动
- I/O 输入电压门限2档可选
• 0.7*VDD/0.3*VDD
• 0.45*VDD/0.2*VDD
◼ 定时器
- TIMER0
• 8位定时器，支持预分频
- TIMER1
• 8位自动装载定时器
• 4路独立的PWM
◼ LVD
- 内建25档低电压检测 (1.8V~4.2V 0.1V步进)
◼ 保护系统及工作模式
- 3 种系统复位方式
• 上电复位(POR)
• 低压复位(LVR)
• 看门狗(WDT)溢出复位
- 支持3种工作模式
• Normal 模式：正常工作模式
• STOP模式：低功耗模式，CPU停止工作，外设停止工作
唤醒方式：外部中断、KEY中断、WDT溢出
• IDLE 模式：CPU、TIMER0停止工作，其它外设可以工作
唤醒方式：TIMER0以外的中断、WDT溢出
- 内嵌LVR，复位阈值可选为： 关闭、1.8V、2.0V、2.2V、2.4V、2.7V、3.0V、3.6V（误差 ±10%）
- 内嵌WDT，支持预分频功能，4档WDT溢出时间可选：8ms、16ms、128ms、256ms
◼ 工作电压
- 10MHz @3.0-5.5V
- 5MHz @2.0-5.5V
- 2.5MHz @1.8-5.5V
◼ 工作温度
- -40 ~ +85℃
◼ 封装形式
- SOP8、SOT23-6

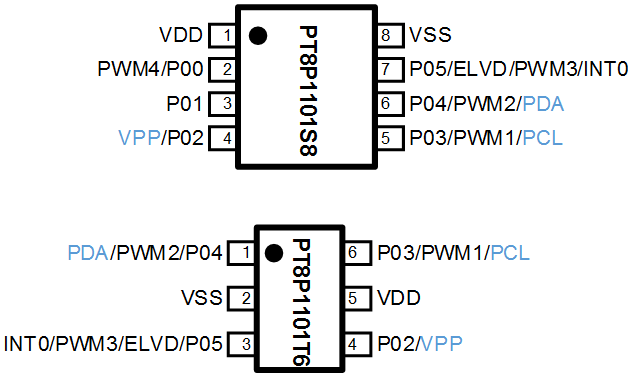

3. 管脚配置
